Forrige indlæg
Det, der gør melaminpaneler med 3D-præget trætekstur så fængslende, er deres evne til at bryde igennem begrænsningerne for "flad dekoration", som findes i traditionelle dekorative paneler – når du glider fingeren hen over overfladen, kan du tydeligt mærke den bølgende tekstur, de forsænkede porer og de snoede årer, hvilket opnår en perfekt enhed af visuel og tactile oplevelse.
Men mens dyb prægning giver panelet en enestående taktil kvalitet, skaber den også varierende grader af "stresskoncentrationszoner" på underlagets overflade – jo dybere prægningen er, jo større er den strukturelle ændring af underlagets overflade. Hvis underlagets egen bøjningsstyrke, elasticitetsmodul og indre bindingsstyrke er utilstrækkelig, er de prægede områder tilbøjelige til at deformeres, springe tilbage eller endda revne under stress eller miljøændringer.

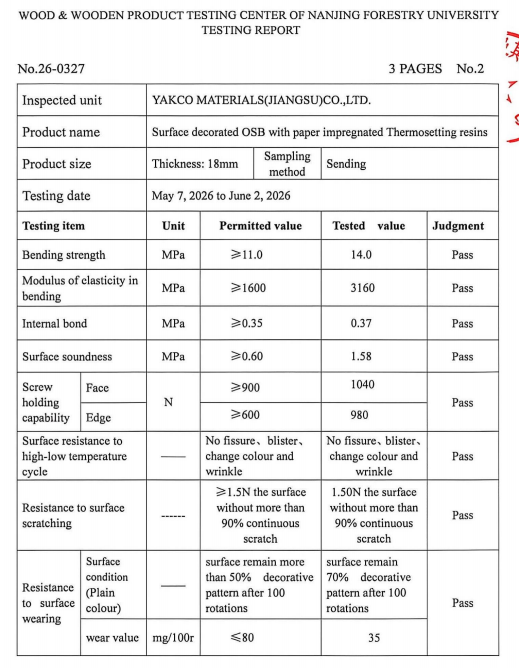

De mekaniske data i testrapporten tjener som den videnskabelige målestok for at måle, om denne "strukturelle æstetik" er robust.
Mere: yakco teknologi
Bøjningsstyrke: "Flexural Skeleton" af 3D-prægning
Bøjningsstyrke afspejler panelets evne til at modstå brud, når det udsættes for eksterne bøjningskræfter.
For 3D dybt prægede paneler betyder den hævede og forsænkede tekstur, at paneloverfladen ikke er et helt ensartet plan, og spændingsfordelingen bliver mere kompleks under belastning.
Standarden kræver bøjningsstyrke ≥ 11,0 MPa, og den testede værdi nåede 14,0 MPa – hvilket oversteg kravet med 27 %.
Dette betyder, at selv med dyb prægning på overfladen, bevarer panelet stadig tilstrækkelig strukturel stivhed under belastning (f.eks. bogreoler, skriveborde), hvilket forhindrer for tidlig brud eller irreversibel deformation på grund af spændingskoncentration ved prægede områder.
Elasticitetsmodul ved bøjning: "Formhukommelsen" af prægede højderygge
Elasticitetsmodulet måler panelets evne til at vende tilbage til sin oprindelige form efter deformation under belastning – jo højere værdi, jo større modstand mod deformation, og jo mindre sandsynligt er det, at det vil gennemgå permanent bøjning fra egen vægt eller ydre kræfter.
Standarden kræver ≥ 1600 MPa, og den testede værdi nåede 3160 MPa – næsten det dobbelte af standarden.
For 3D-prægede melaminpaneler er betydningen af disse data særligt udtalt: med mikroskopiske hævede og forsænkede strukturer på overfladen sikrer høj elasticitetsmodul, at prægede områder ikke gradvist bliver flad på grund af "krybning" fra langvarig skabslågevægt, hyldebelastninger eller temperaturændringer.
Kammene på det tredimensionelle trækorn bevarer deres første skarpe klarhed år efter år og mister aldrig deres "tredimensionalitet".
Intern bindingsstyrke: "mellemlagsstabiliteten" af prægede fremspring og fordybninger
Intern bindingsstyrke måler bindingsintegriteten mellem de indre lag af substratet.
Under varmpresningsprocessen med dyb prægning påføres et betydeligt tryk på substratoverfladen; hvis den indre bindingsstyrke er utilstrækkelig, kan mellemlagsstrukturen ved de prægede fremspring udvikle mikrorevner eller løsne sig.
Standarden kræver intern bindingsstyrke ≥ 0,35 MPa, og den testede værdi var 0,37 MPa – hvilket overstiger kravet.
Denne værdi sikrer, at de indre lag er tæt bundet uden huller; Selv med betydelig prægningsdybde vil underlaget ikke opleve blærer på overfladen eller sløret prægning på grund af delaminering.
Substratdensitet: Den "underliggende logik" af prægningsklarhed
Underlagets tæthed påvirker direkte formningseffekten og holdbarheden af prægningen.
For lav densitet forhindrer klar prægning; for høj densitet øger bearbejdningsbesvær og panelvægt.
Produktets massefylde målte 0,72 g/cm³, hvilket placerede det i det øvre midterste område af den nationale standard, og balancerede prægningsdefinition og bearbejdelighed.
Ensartet tæthed sikrer, at prægningsdybden og -klarheden er meget konsistente på tværs af forskellige områder af det samme panel, hvilket undgår lokal kollaps eller sløret korn.
Overfladesundhed: "Klæbningsstyrken" mellem det prægede dekorative lag og substratet
Det dekorative lag på dybe prægede overflader strækkes eller komprimeres i de prægede områder, hvilket stiller højere krav til vedhæftningsstyrken.
Den testede overfladesundhed nåede 1,58 MPa – 2,6 gange standardværdien.
Disse data betyder, at selv ved de dybeste prægningspunkter (såsom forsænkede træporer) forbliver det dekorative papir tæt klæbet til underlaget uden delaminering, blærer eller kantkrøller.
Hver strækning af det dekorative lag under prægningsprocessen er understøttet af tilstrækkelig vedhæftningsstyrke.
Konklusion
Den æstetiske tiltrækningskraft ved 3D-præget trætekstur-melaminpanel ligger i at få trækornene til at blive levende – men ægte industriel kvalitet ligger i at sikre, at denne "levende" tredimensionalitet ikke kollapser, deformeres eller sløres gennem årtiers brug.
Bøjningsstyrke på 14,0 MPa, elasticitetsmodul på 3160 MPa, intern bindingsstyrke på 0,37 MPa, tæthed på 0,72 g/cm³ og overfladesundhed på 1,58 MPa – hvert datapunkt forstærker "skelettet" af prægningen.
Når du vælger 3D-prægede paneler, skal du huske: den synlige dybde af teksturen afhænger af den usynlige mekaniske styrke.
Kun et strukturelt forsvarligt underlag kan understøtte en tredimensionel skønhed, der modstår strejf af tid.
